Fusione di alluminio e metallo: processi, leghe e migliori pratiche

Cosa offre realmente la fusione di alluminio e metallo

Fusione di alluminio è la scelta dominante per i componenti strutturali leggeri nei settori automobilistico, aerospaziale, dell'elettronica di consumo e delle apparecchiature industriali, e per una buona ragione. Le leghe di alluminio offrono una densità di circa 2,7 g/cm³ , circa un terzo di quella dell'acciaio, mentre le leghe per colata ad alte prestazioni come A380 e A356 raggiungono resistenze alla trazione comprese tra 160 MPa e 330 MPa a seconda del trattamento termico. Quando si combina il rapporto resistenza/peso con un'eccellente resistenza alla corrosione, un'elevata conduttività termica (circa 96–160 W/m·K) e la capacità di riempire geometrie di stampi complesse, la fusione di alluminio diventa il percorso più conveniente dal metallo grezzo al pezzo finito nella maggior parte degli scenari di produzione di volumi medio-alti.

La conclusione diretta per chiunque valuti le opzioni di produzione: se il tuo pezzo pesa più del necessario, opera in un ambiente corrosivo o termicamente impegnativo e deve essere prodotto in volumi superiori a circa 500 unità all'anno, la fusione di alluminio quasi sicuramente supera la fabbricazione di acciaio, lo stampaggio a iniezione di plastica e la pressofusione di zinco in base al costo totale per pezzo. Il resto di questo articolo spiega esattamente il perché, con dati specifici su processi, leghe, tolleranze e controllo dei difetti.

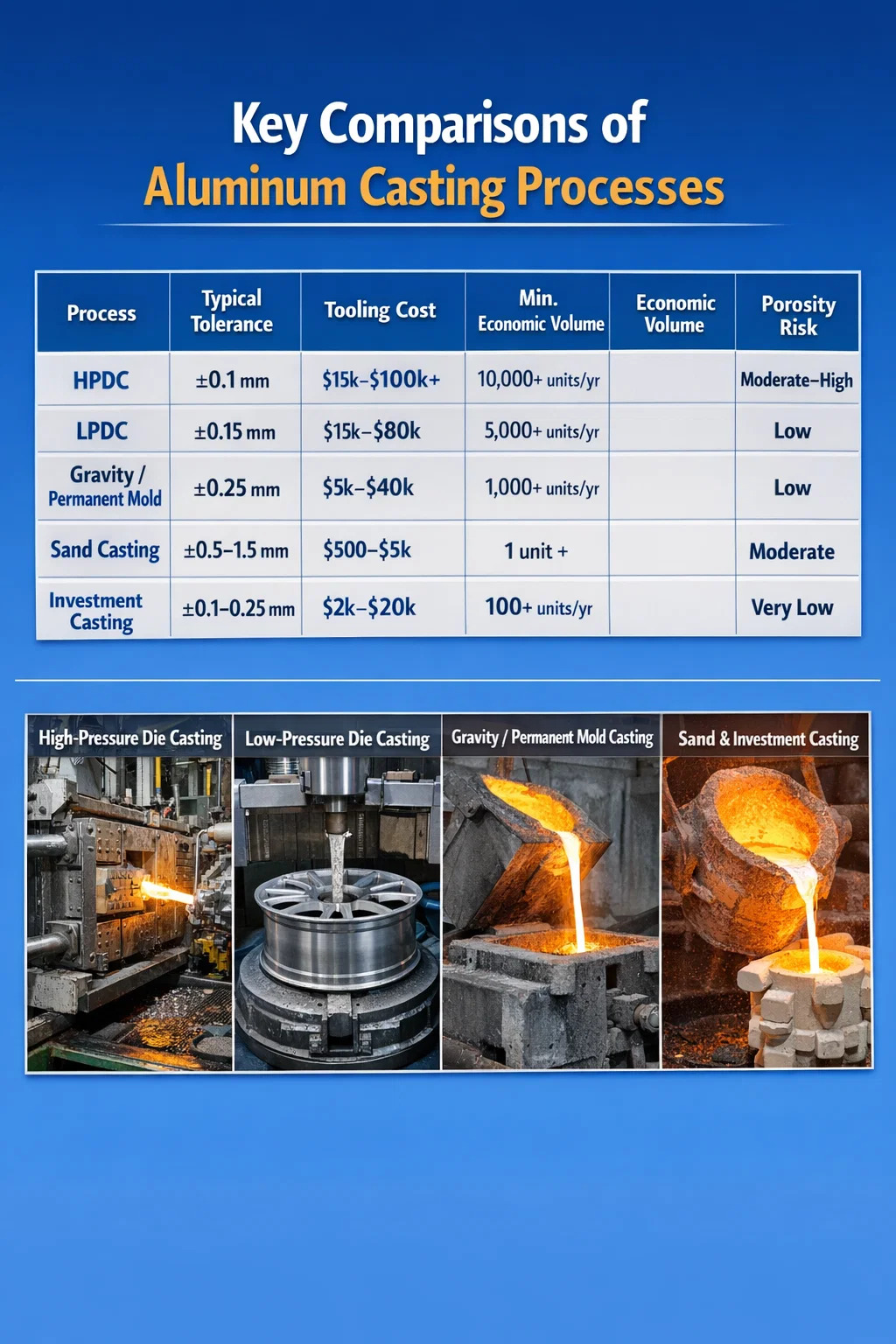

Processoi di fusione dell'alluminio principale e quando utilizzarli

Non tutti i metodi di fusione dell'alluminio sono intercambiabili. Ogni processo ha un profilo di costo, un tempo di realizzazione dell'utensileria, una capacità dimensionale e una gamma di finiture superficiali distinti. La scelta del processo sbagliato può aumentare del 30–60% il costo per pezzo o spingere le tolleranze dimensionali oltre i limiti accettabili.

Pressofusione ad alta pressione (HPDC)

L'HPDC forza l'alluminio fuso in uno stampo di acciaio temprato a pressioni comprese tra 10 MPa e 175 MPa. I tempi di ciclo arrivano fino a 30-90 secondi per colpo, rendendolo il processo preferito per volumi superiori a 10.000 parti. Tolleranze dimensionali di ±0,1 mm su elementi di piccole dimensioni sono normalmente ottenibili. Sono possibili spessori delle pareti fino a 1,0–1,5 mm. La limitazione principale è la porosità: il gas intrappolato durante il riempimento rapido crea vuoti microscopici che compromettono la tenuta alla pressione e riducono la durata a fatica. L'HPDC assistito dal vuoto risolve questo problema in modo sostanziale, portando i livelli di porosità al di sotto dello 0,5% in volume in operazioni ben controllate. Il costo degli utensili varia da 15.000 dollari per un semplice stampo a cavità singola a oltre 100.000 dollari per utensili complessi a cavità multiple, il che significa che l’HPDC ha senso economico solo a volumi più elevati.

Pressofusione a bassa pressione (LPDC)

L'LPDC spinge il metallo fuso verso l'alto nello stampo utilizzando una pressione dell'aria di 0,02–0,1 MPa, determinando un riempimento più lento e più controllato. La solidificazione controllata produce getti più densi e con porosità inferiore rispetto all'HPDC. Per questo motivo i produttori di ruote automobilistiche fanno molto affidamento sull'LPDC: le ruote in alluminio prodotte da LPDC possono ottenere miglioramenti della durata a fatica del 15-25% rispetto alle ruote HPDC equivalenti. I tempi di ciclo sono più lunghi, in genere 3-8 minuti, e i costi degli utensili sono paragonabili all'HPDC, quindi l'LPDC è adatto alla produzione di medi volumi di parti strutturalmente critiche piuttosto che di componenti di base ad alto volume.

Colata per gravità (stampo permanente).

La fusione per gravità utilizza stampi in acciaio riutilizzabili senza pressione applicata. Il metallo fluisce solo per gravità, producendo getti con buona finitura superficiale (Ra 3,2–6,3 µm in genere), bassa porosità e proprietà meccaniche adatte al trattamento termico. Le parti A356-T6 prodotte mediante fusione per gravità raggiungono regolarmente limiti di snervamento di 200–220 MPa con un allungamento del 6–10%, rendendole adatte per applicazioni critiche per la sicurezza come staffe del motore, componenti delle sospensioni e collettori idraulici. Il costo degli utensili è moderato, in genere tra i 5.000 e i 40.000 dollari, e le soglie di volume economico partono da circa 1.000 parti all’anno.

Colata in sabbia

La fusione in sabbia rimane il processo di fusione del metallo alluminio più flessibile. L'utensileria per modelli costa solo $ 500– $ 5.000, i tempi di consegna dall'ordine alla prima fusione sono spesso inferiori a due settimane e non vi è praticamente alcun limite di dimensioni: le parti in alluminio pressofuso vanno dalle staffe da 50 grammi agli alloggiamenti delle pompe da più tonnellate. Le tolleranze dimensionali sono più ampie (± 0,5–1,5 mm è tipico), la finitura superficiale è più ruvida (Ra 12,5–25 µm) e i tempi di ciclo sono molto più lunghi rispetto alla pressofusione, ma per prototipi, parti a basso volume e grandi fusioni strutturali, la fusione in sabbia è spesso l'unica opzione pratica. Le varianti di sabbia verde, sabbia legata con resina e schiuma persa offrono ciascuna diversi compromessi in termini di precisione e costi.

Colata di investimento

La fusione a cera persa (colata a cera persa) dell'alluminio raggiunge la finitura superficiale più fine e le tolleranze più strette di qualsiasi processo di fusione: Ra 1,6–3,2 µm e tolleranze di ±0,1–0,25 mm sono standard. Geometrie interne complesse, sottosquadri e pareti sottili fino a 1,5 mm sono realizzabili senza nuclei. Il processo è costoso per parte rispetto all'HPDC a volumi elevati, ma per raccordi aerospaziali, giranti e alloggiamenti di dispositivi medici dove i costi di lavorazione sarebbero altrimenti proibitivi, la fusione a cera persa riduce notevolmente il costo di produzione totale.

Selezione della giusta lega di alluminio per la fusione

La scelta della lega è senza dubbio la decisione più importante nella progettazione della fusione dell’alluminio. La lega sbagliata può produrre fragilità, scarsa fluidità durante la colata, porosità da ritiro eccessiva o resistenza alla corrosione inadeguata, tutti problemi che non possono essere risolti mediante la sola ottimizzazione del processo. La famiglia delle leghe da colata di alluminio è dominata dal silicio (Si) come elemento di lega principale poiché il silicio migliora notevolmente la fluidità e riduce il ritiro da solidificazione.

A380: il cavallo di battaglia dell'HPDC

A380 (Al-Si8.5-Cu3.5) è la lega per pressofusione più utilizzata al mondo e rappresenta circa il 50-60% di tutta la produzione HPDC di alluminio nel Nord America. Il suo alto contenuto di silicio (7,5–9,5%) conferisce una fluidità eccezionale, consentendo pareti sottili e geometrie complesse. Le aggiunte di rame (3–4%) aumentano la resistenza alla trazione del pezzo grezzo a circa 324MPa e durezza fino a circa 80 HB. Il compromesso è una duttilità ridotta (allungamento inferiore al 3%) e una saldabilità limitata. L'A380 non è adatto per applicazioni che richiedono un trattamento termico T5 o T6 poiché il contenuto di rame lo rende soggetto a fessurazioni da stress durante la tempra.

A356 e A357: leghe strutturali trattabili termicamente

A356 (Al-Si7-Mg0.3) e A357 ad alto contenuto di magnesio (Al-Si7-Mg0.6) sono le leghe primarie per applicazioni a gravità e LPDC in cui le prestazioni strutturali sono importanti. Nello stato T6 (trattamento termico in soluzione a 540°C per 8–12 ore, tempra, invecchiamento a 155°C per 3–5 ore), A356-T6 offre un carico di snervamento di 207MPa , carico di rottura a trazione di 262 MPa e allungamento del 6–10%. A357-T6 spinge la resistenza allo snervamento a circa 290 MPa. Entrambe le leghe rispondono bene alla saldatura e alla brasatura, il che le rende adatte agli assemblaggi. La fonderia deve controllare con precisione il contenuto di magnesio: perdite dello 0,05% di Mg durante la fusione riducono notevolmente le proprietà meccaniche.

Lega 319: l'opzione intermedia versatile

319 (Al-Si6-Cu3.5) è ampiamente utilizzato per blocchi motore, testate cilindri e collettori di aspirazione dove è necessaria una resistenza moderata combinata con una buona lavorabilità. Accetta il trattamento T5 e T6. La resistenza alla trazione del pezzo grezzo è di circa 185 MPa; Il trattamento T6 lo aumenta a circa 250 MPa. Il contenuto di rame della lega offre una stabilità alle temperature elevate leggermente migliore rispetto all'A356, il che è rilevante per i componenti del motore che variano tra temperature di esercizio ambiente e 200–250°C.

535 e 512: Applicazioni marine e critiche per la corrosione

Quando la resistenza alla corrosione è il fattore principale di progettazione (hardware marino, apparecchiature per la lavorazione alimentare, componenti per la manipolazione di prodotti chimici), le leghe a predominanza di magnesio come 535 (Al-Mg6.2) e 512 (Al-Mg4-Si1.8) superano le leghe a predominanza di silicio. Mostrano un'eccellente resistenza all'acqua di mare e alla nebbia salina senza trattamenti superficiali e hanno una buona duttilità (allungamento 8–13%). Lo svantaggio è la scarsa fluidità rispetto alle leghe di silicio, che limita lo spessore delle pareti e la complessità geometrica. Le fonderie che lanciano il 535 devono utilizzare attente pratiche di fornace per prevenire l'ossidazione del magnesio.

Comprendere e controllare i difetti di fusione

I difetti nelle fusioni di alluminio sono la causa principale di parti scartate, resi in garanzia e guasti sul campo. Comprendere la causa principale di ogni tipo di difetto è molto più utile rispetto a liste di controllo di qualità generiche, perché ogni difetto ha una soluzione diversa e spesso molteplici cause plausibili che devono essere isolate sistematicamente.

Porosità: gas e ritiro

La porosità è il difetto più comune nella fusione dei metalli in alluminio e si presenta in due tipologie distinte che richiedono interventi diversi. Porosità da gas ha origine dall'idrogeno disciolto nell'alluminio fuso. L'alluminio liquido può sciogliere fino a 0,69 ml/100 g di idrogeno al suo punto di fusione; l'alluminio solido contiene solo circa 0,036 ml/100 g. Durante la solidificazione, l'idrogeno disciolto precipita sotto forma di pori sferici. La soluzione è il degasaggio: il degasaggio della girante rotante con azoto o argon per 8-15 minuti riduce il contenuto di idrogeno a meno di 0,10 ml/100 g, che è lo standard del settore per le parti strutturali. Il test a pressione ridotta (RPT) o la misurazione della densità con il metodo Archimede confermano la qualità della fusione prima della colata.

Porosità da ritiro si forma quando il metallo solidificato si contrae (l'alluminio si ritira di circa il 3,5–8,5% in volume durante la solidificazione) e il metallo liquido non può fluire per compensare. Appare come vuoti irregolari e ramificati in sezioni spesse o in punti caldi. La soluzione è la riprogettazione dei cancelli e delle alzate: volume adeguato delle alzate, corretto posizionamento delle alzate sopra la sezione più pesante e raffreddamento delle aree spesse isolate per favorire la solidificazione direzionale verso l'alzata. I software di simulazione come MAGMASOFT o ProCAST possono prevedere la porosità da ritiro prima che l'attrezzatura venga tagliata, risparmiando in modo significativo sui costi di rilavorazione dell'attrezzatura.

Chiusure fredde e errori di esecuzione

Una chiusura a freddo si verifica quando due flussi di metallo fuso si incontrano ma non riescono a fondersi completamente, lasciando una giuntura visibile o un piano debole. Gli errori di esecuzione si verificano quando il metallo solidifica prima di riempire completamente lo stampo. Entrambi i difetti derivano da una temperatura del metallo insufficiente, da una temperatura dello stampo inadeguata o da una velocità di riempimento troppo lenta. Per l'HPDC, la velocità di iniezione nella seconda fase (riempimento dello stampo) deve generalmente raggiungere 30–60 m/s per evitare arresti a freddo nelle sezioni sottili. La temperatura dello stampo per la pressofusione dell'alluminio è mantenuta a 150–250°C; lasciandola scendere sotto i 150°C si ottengono in modo affidabile difetti di chiusura a freddo in pareti più sottili di 2 mm.

Inclusioni di ossido

L'alluminio forma quasi istantaneamente una pelle di ossido solido se esposto all'aria. Il versamento turbolento ripiega questa pellicola di ossido nella fusione sotto forma di inclusioni bifilm: sottili fogli di ossido a doppio strato che riducono drasticamente la durata a fatica e l'allungamento. La teoria del bifilm di John Campbell ha trasformato la pratica della fonderia: la chiave è riempire lo stampo senza alcuna turbolenza che ne pieghi la superficie. I sistemi di colata con riempimento del fondo, l'altezza ridotta del canale di colata, i filtri in schiuma ceramica e le velocità di colata lente e controllate riducono tutti il ​​contenuto di bifilm. Sono stati documentati miglioramenti della durata a fatica di 2–5 volte in parti in cui il contenuto del bifilm è stato ridotto attraverso la sola riprogettazione delle porte.

Strappo caldo

Lo strappo a caldo (cracking a caldo) si verifica allo stato semisolido quando il getto è costretto a contrarsi e le sollecitazioni di trazione superano la resistenza del metallo parzialmente solidificato. Appare tipicamente in caso di bruschi cambi di sezione, angoli interni acuti e aree in cui lo stampo impedisce la libera contrazione. Le correzioni progettuali includono l'aumento dei raggi di raccordo a un minimo di 3 mm, l'evitamento di rapporti di spessore della sezione superiori a 3:1 in corrispondenza delle giunzioni e la progettazione di stampi con collassabilità adeguata o sezioni di stampo metallico che si muovono con la fusione durante l'espulsione.

Principi di progettazione degli stampi che determinano la qualità delle parti

Lo stampo è il luogo in cui viene determinata in gran parte la qualità della fusione dell'alluminio: non in officina durante la produzione, ma durante la fase di progettazione e simulazione prima che qualsiasi metallo venga tagliato. Gli esperti ingegneri della fonderia seguono una serie di principi consolidati che prevengono la maggior parte delle categorie di difetti prima del primo getto di prova.

• Posizionamento della linea di giunzione: La linea di giunzione dovrebbe trovarsi nella sezione trasversale più ampia del pezzo per ridurre al minimo la complessità dello stampo e consentire angoli di sformo uniformi. Allontanandolo dalle superfici cosmetiche si evita la formazione di bave nelle aree visibili.
• Angoli di sformo: Le superfici esterne richiedono un angolo minimo di 1–2°; le superfici interne (nuclei) richiedono 2–3° o più. La rimozione di uno spogliamento insufficiente è una delle cause più comuni di danneggiamento dello stampo e di distorsione della fusione durante l'espulsione.
• Progettazione del sistema di gate: I cancelli devono essere posizionati in corrispondenza della sezione trasversale più spessa e posizionati in modo da riempire progressivamente lo stampo dal basso verso l'alto. Più punti di accesso sottili sono generalmente preferiti rispetto ad uno grande perché riducono la concentrazione di calore localizzata e migliorano l'uniformità di riempimento.
• Pozzi di troppopieno e sfiato: Nell'HPDC, i pozzi di troppo pieno alla fine dei percorsi di riempimento raccolgono metallo freddo, ossidi e aria intrappolata che altrimenti diventerebbero inclusioni. Gli sfiati con una profondità di 0,05–0,15 mm sulla linea di giunzione consentono all'aria di fuoriuscire senza bave.
• Disposizione del canale di raffreddamento: Il raffreddamento uniforme dello stampo previene punti caldi localizzati che causano porosità da ritiro e saldatura dello stampo. I canali di raffreddamento conformati, ora lavorabili con elettroerosione e inserti per stampi realizzati con produzione additiva, possono ridurre il tempo di ciclo del 15-30% rispetto ai canali forati convenzionali.
• Posizionamento del perno di espulsione: I perni di espulsione devono essere distribuiti per applicare la forza in modo uniforme sulla parte. I perni concentrati su un'estremità producono distorsioni, soprattutto nelle fusioni a pareti sottili. I contrassegni devono essere posizionati in aree non estetiche e non funzionali.

Trattamento termico dei getti di alluminio: quando e come

Il trattamento termico può aumentare sostanzialmente le proprietà meccaniche dei getti di alluminio, ma solo quando la lega è trattabile termicamente e il getto ha una porosità sufficientemente bassa da impedire la formazione di bolle mediante tempra. I getti HPDC con livelli standard di porosità del gas non possono essere trattati convenzionalmente con T6 perché il gas intrappolato si espande durante il trattamento termico della soluzione a 500–540°C, formando bolle superficiali. Questo è uno dei motivi per cui l'HPDC viene generalmente utilizzato nella condizione as-cast o T5 (solo invecchiamento artificiale, senza trattamento con soluzione).

Trattamento T6 per fusioni in gravità e in sabbia

Per le fusioni in gravità A356 e A357, il ciclo T6 inizia con un trattamento termico di solubilizzazione a 535–545°C per 8–12 ore, durante il quale le particelle di silicio sferoidizzano e Mg₂Si si dissolve nella matrice. Il getto viene quindi raffreddato in acqua calda (60–80°C) anziché in acqua fredda per ridurre lo stress residuo pur ottenendo la sovrasaturazione. Segue l'invecchiamento artificiale a 150–160°C per 3–5 ore. Ogni passaggio è fondamentale: l'immersione insufficiente durante il trattamento con la soluzione lascia il Mg₂Si non disciolto e riduce la resistenza ottenibile del 10–15%; l'invecchiamento eccessivo riduce la resistenza e la durezza poiché i precipitati diventano grossolani.

Trattamento T5 per Pressofusioni

Il trattamento T5 (invecchiamento artificiale senza previo trattamento della soluzione) è applicabile ai getti HPDC realizzati con leghe che mantengono una certa sovrasaturazione derivante dal raffreddamento rapido dello stampo. Per A380 e leghe simili, l'invecchiamento T5 a 155–165°C per 4–6 ore aumenta la durezza del 10–20% e migliora la stabilità dimensionale. Non produce i miglioramenti delle proprietà del T6 ma evita i problemi di formazione di bolle legati alla porosità. Per le applicazioni che richiedono proprietà T6 complete in forma pressofusa, la pressofusione sotto vuoto o la fusione a compressione (che producono getti a bassa porosità compatibili con il trattamento della soluzione) sono i percorsi alternativi.

Stabilità dimensionale e riduzione dello stress

I getti destinati alla lavorazione meccanica di precisione che non vengono altrimenti trattati termicamente dovrebbero ricevere una ricottura di distensione a 230–260°C per 2–4 ore. Le tensioni residue derivanti dalla solidificazione e dall'espulsione possono causare spostamenti dimensionali di 0,1–0,5 mm durante o dopo la lavorazione di elementi a pareti sottili. Ciò è particolarmente rilevante per i pezzi fusi dell'alloggiamento e del corpo valvola con posizioni dei fori con tolleranze strette.

Lavorazione di getti di alluminio: velocità, avanzamenti e selezione degli utensili

L'alluminio è tra i materiali di fusione più lavorabili, ma la presenza di silicio e altre particelle dure nelle leghe di fusione significa che la selezione dell'utensile e i parametri di taglio differiscono da quelli utilizzati per l'alluminio lavorato. Se si esegue questa operazione correttamente si riduce la durata dell'utensile di un fattore di 3–10 volte rispetto alle scelte non ottimali.

Le leghe ad alto contenuto di silicio (A380, A390 con 16–18% Si) sono significativamente più abrasive rispetto alle leghe a basso contenuto di silicio. Gli utensili in diamante policristallino (PCD) sono la scelta standard per la lavorazione di grandi volumi di queste leghe, con una durata utensile di 50.000–200.000 parti per tagliente rispetto alle 2.000–10.000 parti per tagliente del carburo in applicazioni equivalenti. Per le leghe a volume inferiore o meno abrasive (A356, 319), il metallo duro non rivestito o rivestito TiN è conveniente.

• Velocità di taglio: 300–1.500 m/min per metallo duro; 1.000–4.000 m/min per PCD su leghe ipoeutettiche.
• Velocità di avanzamento: 0,1–0,4 mm/dente per fresatura; 0,1–0,5 mm/giro per tornitura.
• Geometria dell'utensile: Angoli di spoglia elevati (12–20°) riducono le forze di taglio e prevengono la formazione del tagliente di riporto. Le scanalature lucidate riducono l'adesione dell'alluminio.
• Liquido refrigerante: Il liquido refrigerante o la lubrificazione a quantità minima (MQL) prevengono errori di dilatazione termica nei fori di precisione; la lavorazione a secco è possibile per la sgrossatura ma non per la finitura con tolleranze strette.

La foratura e la maschiatura dell'alluminio pressofuso richiedono attenzione ai cicli di penetrazione che eliminano i trucioli nei fori profondi: la tendenza dell'alluminio a deteriorarsi nelle filettature maschiate in condizioni asciutte è una causa comune di rottura dell'utensile e parti di scarto. I maschi a rullare (anziché i maschi a tagliare) producono filettature più resistenti senza trucioli e rappresentano lo standard industriale per i fori maschiati ciechi nella fusione di alluminio.

Opzioni di finitura superficiale per parti in fusione di alluminio

Le superfici in alluminio pressofuso sono spesso adeguate per componenti interni non estetici, ma molte applicazioni richiedono una migliore protezione dalla corrosione, durezza o aspetto. La gamma di opzioni di finitura superficiale per i getti di alluminio è più ampia rispetto alla maggior parte degli altri metalli fusi.

Anodizzazione

L'anodizzazione di tipo II (standard) produce uno strato di ossido di alluminio da 5–25 µm che migliora la resistenza alla corrosione e può essere tinto in un'ampia gamma di colori. Il tipo III (anodizzazione dura) produce strati di 25–75 µm con durezza superficiale fino a 400–600 HV, adatti per superfici soggette ad usura. La limitazione per l'alluminio pressofuso è che l'alto contenuto di silicio nelle leghe HPDC (A380 a ~9% Si) produce superfici anodizzate più scure e meno uniformi rispetto alle leghe a basso contenuto di silicio. Anodizzazione delle leghe lavorate A356 e 6061 per finiture più luminose e uniformi. Se la qualità estetica dell’anodizzazione è un requisito, la selezione della lega deve tenerne conto fin dall’inizio del processo di progettazione.

Rivestimento di conversione cromata (Alodine/Iridite)

Il rivestimento di conversione cromata (MIL-DTL-5541 Classe 1A o Classe 3) è ampiamente utilizzato nel settore aerospaziale e della difesa per la protezione dalla corrosione e l'adesione della vernice. Non aggiunge praticamente alcun accumulo dimensionale (0,25–1 µm) e mantiene la conduttività elettrica, il che lo rende adatto per applicazioni di schermatura EMI/RFI. Le formulazioni di cromato trivalente (Cr³⁺) sono ora standard nella maggior parte degli impianti a causa delle normative ambientali sul cromato esavalente (Cr⁶⁺).

Verniciatura a polvere e vernice liquida

I getti di alluminio verniciati a polvere producono una finitura durevole e resistente agli urti con uno spessore di 60–120 µm. Il pretrattamento (fosfato di ferro, zirconato o fosfato di zinco) determina l'adesione del rivestimento e la resistenza alla corrosione: i pretrattamenti allo zirconato senza cromo sono diventati standard per i componenti esterni in alluminio delle automobili. I sistemi di finitura con primer liquido vengono utilizzati laddove è richiesto un controllo più rigoroso dello spessore del film o dove il mascheramento di geometrie complesse rende impraticabile la verniciatura a polvere.

Granigliatura e burattatura

La granigliatura con graniglia di acciaio o ceramica con diametro di 0,2–0,8 mm viene abitualmente utilizzata per pulire le superfici as-cast della pelle di ossido, migliorare l'aspetto visivo e introdurre tensioni residue di compressione benefiche di 50–150 MPa sulla superficie. È stato dimostrato che la pallinatura controllata delle fusioni aerospaziali dell'A357 prolunga la durata a fatica del 30-60% nelle applicazioni ad alto numero di cicli mediante questo meccanismo di sollecitazione di compressione. La burattatura (finitura vibrante) nei supporti ceramici sbava i bordi e migliora la finitura superficiale in modo uniforme su geometrie complesse senza manipolazione manuale.

Metodi di controllo qualità per la fusione di alluminio

Un controllo di qualità efficace per le fusioni di alluminio richiede molteplici metodi complementari poiché nessuna tecnica singola rileva tutti i tipi di difetti. L'ispezione visiva, la misurazione dimensionale e i controlli non distruttivi (NDT) sono tutti necessari in un sistema di qualità completo per le parti critiche.

• Scansione a raggi X e TC: I raggi X industriali (radiografia 2D) sono il metodo standard per rilevare la porosità interna, le inclusioni e il ritiro nei getti di alluminio. La scansione della tomografia computerizzata (CT) 3D fornisce mappe volumetriche dei difetti con risoluzione voxel fino a 5–50 µm, consentendo l'analisi quantitativa della porosità rispetto a criteri di accettazione come ASTM E2868 o ASTM E505. La scansione TC è sempre più utilizzata nello sviluppo e nell'ispezione del primo articolo, anche quando l'ispezione della produzione utilizza raggi X 2D.
• Ispezione con liquidi penetranti (DPI): Il DPI rivela difetti superficiali: crepe, chiusure fredde, porosità superficiale. È economico e applicabile a tutte le leghe di alluminio. I sistemi penetranti di tipo I (fluorescenti) che utilizzano la luce UV rilevano difetti più fini rispetto ai sistemi coloranti visibili e sono standard per le fusioni aerospaziali secondo ASTM E1417.
• Macchina di misura a coordinate (CMM): La CMM con tastatore o scanner ottico verifica la conformità dimensionale ai richiami GD&T. L'ispezione del primo articolo di una nuova fusione richiede in genere la misurazione del 100% delle dimensioni critiche su 3-5 campioni; l'ispezione della produzione utilizza il campionamento statistico secondo ANSI/ASQ Z1.4 o Z1.9.
• Test di durezza: La durezza Brinell (HBW 5/250) è lo standard per le fusioni in alluminio. Fornisce una verifica rapida e indiretta che il trattamento termico sia stato eseguito correttamente: A356-T6 dovrebbe mostrare 75–90 HB; l'A380 come fuso mostra 75–85 HB. Le prove di durezza non sostituiscono le prove di trazione per la conformità alle specifiche ma sono utili per lo screening della produzione al 100%.
• Prove di trazione e fatica: Le prove meccaniche distruttive vengono eseguite su barre di prova colate separatamente o su pezzi fusi di produzione alle frequenze specificate dagli standard del cliente o dai piani di qualità interni. ASTM B108 regola le procedure di colata delle barre di prova per le fusioni a gravità e in stampo permanente.

Fattori di costo nei progetti di fusione di alluminio e metallo

Comprendere dove si accumulano i costi in un progetto di fusione di alluminio consente ad acquirenti e ingegneri di prendere decisioni di progettazione e approvvigionamento che riducono il costo totale anziché limitarsi a ottimizzare le singole voci. I cinque principali fattori di costo nella maggior parte dei programmi di fusione dell’alluminio sono l’ammortamento degli utensili, le materie prime, l’energia, il tasso di scarto e le operazioni secondarie.

Ammortamento delle attrezzature

A bassi volumi, il costo degli utensili prevale sul costo per pezzo. Uno stampo HPDC da 50.000 dollari ammortizzato su 10.000 parti aggiunge 5 dollari per parte solo in termini di costo degli utensili. A 100.000 parti, contribuisce con $ 0,50 per parte. Questo è il motivo per cui la selezione del processo a bassi volumi dovrebbe favorire la fusione in sabbia o l’utensileria a gravità a basso costo, anche se il costo per ciclo è più elevato: l’aritmetica dell’ammortamento dell’attrezzatura di solito vince con volumi inferiori a 2.000-5.000 parti all’anno.

Costo della lega e resa del metallo

Il costo dei lingotti di alluminio primario varia con il prezzo del LME, che è variato da 1.500 a 3.800 dollari per tonnellata negli ultimi dieci anni. L’alluminio secondario (riciclato) costa il 20–40% in meno rispetto a quello primario e viene utilizzato nella maggior parte delle operazioni di pressofusione. La resa del metallo, ovvero il rapporto tra il peso del pezzo fuso finito e il metallo totale versato, varia dal 50–60% per la colata in sabbia (con colonne montanti di grandi dimensioni) all'80–92% per HPDC (con colata efficiente). Un miglioramento del 10% nella resa su un’operazione di 500 tonnellate all’anno al costo dell’alluminio di 2.000 dollari/tonnellata riduce il costo del materiale di 100.000 dollari all’anno.

Tasso di scarto e relativo impatto a valle

Il tasso di scarto nelle operazioni di fusione dell'alluminio varia da meno del 2% negli impianti HPDC ad alto volume ben gestiti al 10-20% durante il lancio di nuovi programmi o nelle fonderie con scarso controllo del processo. Ogni aumento dell'1% del tasso di scarto aggiunge circa l'1% al costo per pezzo prima di considerare il costo di eventuali operazioni secondarie già eseguite sulle parti scartate. Per le parti che ricevono lavorazioni meccaniche significative prima che venga rilevato il difetto, il costo per unità scartata può essere 3-5 volte il solo costo di fusione. Questo è il motivo per cui investire nel monitoraggio del processo in tempo reale (sensori di pressione nella cavità, imaging termico della temperatura dello stampo, analisi del profilo di iniezione) ha un ROI positivo anche con volumi di produzione moderati.

Operazioni secondarie

La lavorazione meccanica, il trattamento termico, la finitura superficiale, l'assemblaggio e il test di tenuta sono operazioni secondarie che spesso superano il costo di fusione nell'equazione del costo totale della parte. Una fusione la cui produzione costa 4,00 dollari può costare 18,00 dollari dopo la lavorazione, 3,00 dollari dopo il trattamento termico e 2,00 dollari dopo la finitura superficiale, per un totale di 27,00 dollari prima di qualsiasi margine. La revisione della progettazione per la produzione (DFM) si è concentrata sulla riduzione delle operazioni secondarie, eliminando le caratteristiche lavorate a macchina non necessarie, utilizzando superfici as-cast dove le tolleranze lo consentono, progettando caratteristiche autoposizionanti per il fissaggio, riducendo regolarmente il costo di produzione totale del 15-30% senza compromettere la funzione della parte.

Sviluppi emergenti nella tecnologia della fusione dell’alluminio

L’industria della fusione dell’alluminio ha visto più progressi tecnici negli ultimi dieci anni rispetto ai tre decenni precedenti, guidati principalmente dall’elettrificazione automobilistica e dai requisiti di alleggerimento. Diversi sviluppi specifici stanno rimodellando ciò che la fusione di alluminio può produrre e a quale costo.

Gigacasting e Pressofusione Strutturale

L'adozione da parte di Tesla di macchine HPDC di grande formato (forza di chiusura da 6.000 a 9.000 tonnellate) per produrre intere strutture del sottoscocca posteriore come fusioni singole, in sostituzione di 70-100 singole parti in acciaio stampate e saldate, ha innescato un ampio interesse per la pressofusione strutturale. L'approccio produttivo riduce il numero delle parti, elimina la manodopera di saldatura e assemblaggio e riduce il peso. La sfida tecnica è mantenere i livelli di porosità sufficientemente bassi da garantire l’integrità strutturale a queste scale. Le leghe sviluppate appositamente per la pressofusione strutturale, tra cui Silafont-36 e Aural-2, offrono una maggiore duttilità (allungamento 10–15%) rispetto all'A380 standard nella condizione di fusione senza trattamento termico, consentendo aggiornamenti T6 quando necessario.

Colata di metalli semisolidi (reofusione e tixofusione)

La lavorazione del metallo semisolido (SSM) inietta l'alluminio in uno stato di sospensione parzialmente solidificato (40-60% di frazione solida) anziché completamente liquido. L'impasto tissotropico scorre sotto pressione ma ha una turbolenza molto inferiore rispetto all'HPDC liquido, con conseguente trascinamento minimo di gas e contenuto di bifilm di ossido. I getti SSM raggiungono livelli di porosità inferiori allo 0,1% e sono pienamente compatibili con il trattamento termico T6, producendo proprietà meccaniche che si avvicinano all'alluminio lavorato. Il costo aggiuntivo del processo è del 20–40% rispetto all'HPDC convenzionale, ma per le applicazioni in cui sono richieste integrità strutturale e trattabilità termica in un fattore di forma pressofuso, l'SSM è tecnicamente ineguagliabile.

Progettazione di stampi basata sulla simulazione

I software di simulazione della fusione (MAGMASOFT, ProCAST, Flow-3D Cast) sono avanzati al punto in cui è possibile prevedere con elevata precisione il modello di riempimento, la sequenza di solidificazione, i gradienti termici e le distribuzioni delle sollecitazioni residue prima della produzione degli stampi. Le fonderie che investono nella capacità di simulazione segnalano riduzioni del 30-50% nelle prove degli utensili e negli scarti del primo articolo. La questione economica è semplice: un pacchetto di simulazione che costa dai 30.000 agli 80.000 dollari all’anno consente di risparmiare sostanzialmente di più in rilavorazioni e scarti di attrezzature in qualsiasi fonderia che gestisca più di 2-3 milioni di dollari in progetti annuali di attrezzature.

Produzione additiva per utensili e anime

Gli stampi e le anime in sabbia stampati in 3D, prodotti mediante stampa a getto di legante di sabbia silicea, hanno ridotto i tempi di consegna della colata in sabbia da settimane a giorni e hanno consentito geometrie interne complesse, impossibili con gli utensili convenzionali per le scatole d'anima. Un'anima di sabbia che in precedenza richiedeva uno strumento per anime da 15.000 dollari e un tempo di consegna di 6 settimane può ora essere stampata in 24-48 ore per un prezzo compreso tra 200 e 800 dollari. Per la pressofusione, gli inserti di raffreddamento conformato prodotti con produzione additiva e i rivestimenti dei manicotti prodotti mediante fusione laser del letto di polvere migliorano in modo misurabile la gestione termica e la durata dello stampo nei programmi ad alta produzione.
