Qual è il vantaggio principale della pressofusione?

Il vantaggio principale della pressofusione è la sua capacità di produrre grandi volumi di parti metalliche complesse e dimensionalmente precise ad alta velocità con una post-elaborazione minima. In un unico ciclo di produzione, la pressofusione offre tolleranze strette, finiture superficiali lisce e ripetibilità costante che pochi altri processi di formatura dei metalli possono eguagliare. Per i settori in cui precisione e produttività sono entrambi importanti (automotive, elettronica, aerospaziale, beni di consumo), la pressofusione si colloca all'intersezione tra efficienza e qualità.

Questo articolo spiega esattamente perché la pressofusione detiene la sua posizione dominante nella produzione moderna, coprendo l'accuratezza dimensionale, la velocità, l'efficienza dei materiali, l'economia dei costi e il confronto con i processi concorrenti.

Precisione dimensionale e tolleranze strette

Pressofusione raggiunge costantemente tolleranze strette come ±0,1 mm sulla maggior parte delle caratteristiche e nelle configurazioni di utensili di precisione, sono ottenibili tolleranze di ±0,05 mm. Questo livello di precisione è integrato nel processo stesso: il metallo fuso viene iniettato ad alta pressione (da 1.500 a oltre 25.000 psi a seconda della lega e della geometria del pezzo) in stampi di acciaio temprato che mantengono la loro forma dopo centinaia di migliaia di colpi.

Cosa significa in pratica: i pezzi escono dal processo di pressofusione pronti per essere assemblati o richiedono solo piccole lavorazioni secondarie. Fori, filettature, sporgenze, nervature e sottosquadri possono spesso essere realizzati direttamente nella parte. Rispetto alla fusione in sabbia, che in genere mantiene tolleranze di ±0,5 mm o peggio, la pressofusione riduce significativamente la necessità di operazioni di finitura CNC.

Per gli alloggiamenti delle trasmissioni automobilistiche, ad esempio, le posizioni dei fori per le sedi dei cuscinetti devono essere mantenute entro frazioni di millimetro. Gli alloggiamenti in alluminio pressofuso ottengono questo risultato direttamente dallo stampo, riducendo il tempo macchina per pezzo da quelli che potrebbero essere 20 minuti di lavoro CNC fino a 3-5 minuti di finitura leggera.

Elevata velocità di produzione e tempo di ciclo

La velocità è uno dei punti di forza del processo di pressofusione. A seconda delle dimensioni della parte e della lega, i tempi di ciclo variano da meno di 10 secondi per piccoli componenti pressofusi in zinco a 60-90 secondi per parti in alluminio più grandi. Una singola macchina di pressofusione che utilizza uno stampo multi-cavità può produrre migliaia di pezzi finiti per turno.

In particolare la pressofusione dello zinco è eccezionalmente veloce. Piccoli componenti in zinco – alloggiamenti di connettori, meccanismi di bloccaggio, parti strutturali in miniatura – possono essere prodotti a ritmi superiori 1.000 scatti all'ora su macchine a camera calda. Questa produttività semplicemente non è ottenibile con la fusione a cera persa, la forgiatura o la lavorazione da barra.

Le linee di pressofusione ad alta pressione (HPDC) nel settore automobilistico funzionano quasi ininterrottamente, con estrazione automatizzata delle parti, rifilatura e ispezione di qualità integrate direttamente nella cella. Può produrre una cella HPDC ben ottimizzata che produce supporti motore in alluminio o alloggiamenti di ingranaggi Da 400 a 600 pezzi completi per turno , con un intervento minimo dell'operatore.

Questo vantaggio in termini di velocità si estende anche ai grandi cicli di produzione. Quando sono necessarie 500.000 parti identiche all'anno, il costo unitario degli utensili si ammortizza rapidamente e il vantaggio in termini di tempo di ciclo si traduce direttamente in un costo di manodopera inferiore per parte.

Funzionalità di geometria complessa

La pressofusione consente la produzione di parti con complessità geometrica che sarebbero proibitivamente costose utilizzando la lavorazione meccanica e spesso impossibili con la forgiatura. Passaggi interni, pareti sottili, profili esterni complessi, caratteristiche di montaggio integrate e strutture superficiali decorative possono essere tutti incorporati in un unico pezzo pressofuso.

Capacità di pareti sottili

Le pressofusioni di alluminio raggiungono normalmente spessori di parete di da 1,5 a 2,5 mm . Lo zinco, che ha una fluidità superiore, può produrre pareti sottili quanto 0,4 mm in piccole parti. Questa capacità è fondamentale per la riduzione del peso nelle applicazioni automobilistiche e aerospaziali e per la riduzione delle dimensioni degli involucri dell'elettronica di consumo.

Consolidamento delle parti

Una delle applicazioni economicamente più significative della capacità della geometria della pressofusione è il consolidamento delle parti, ovvero la combinazione di quelli che in precedenza erano più componenti fabbricati e assemblati in un'unica parte pressofusa. Si consolida l'utilizzo da parte di Tesla della pressofusione di grande formato (Giga Casting). oltre 70 pezzi singoli stampati e saldati nella struttura del sottoscocca posteriore della Model Y in un'unica pressofusione di alluminio. Ciò ha eliminato le attrezzature di assemblaggio, i robot di saldatura e le operazioni di giunzione su gran parte della struttura della carrozzeria.

Una logica simile si applica su scala ridotta in molti settori. Un blocco collettore idraulico pressofuso può sostituire un blocco lavorato a macchina più raccordi e porte saldati, riducendo sia il numero di pezzi che i potenziali punti di perdita.

Qualità della finitura superficiale

La pressofusione produce finiture superficiali nella gamma di Ra da 0,8 a 3,2 µm direttamente dalla matrice, senza alcuna lavorazione o lucidatura aggiuntiva. Questo è significativamente più liscio della fusione in sabbia (Ra 6,3–25 µm) e paragonabile alle operazioni di lavorazione leggera.

La superficie liscia come fusione è adatta per verniciatura diretta, verniciatura a polvere, anodizzazione o placcatura senza un'approfondita preparazione della superficie. Per i prodotti rivolti al consumatore (maniglie, alloggiamenti, finiture decorative) ciò significa costi di finitura inferiori e tempi più rapidi per ottenere un aspetto commerciabile.

Gli utensili per pressofusione possono anche incorporare superfici strutturate, loghi, numeri di parte e dettagli fini direttamente sulla faccia dello stampo, in modo che il marchio e l'identificazione vengano fusi anziché applicati come operazioni secondarie.

Efficienza dei materiali e riciclabilità

La pressofusione è un processo di forma quasi netta, il che significa che il volume di metallo nella fusione finita è vicino al volume di metallo consumato. A differenza della lavorazione dalla billetta solida, dove tassi di rimozione del materiale del 50-80% sono comuni per le parti complesse, la pressofusione genera relativamente pochi scarti. I sistemi di canali, i pozzi di troppopieno e le bave vengono eliminati e riciclati direttamente nel forno fusorio.

Le leghe primarie utilizzate nella pressofusione – alluminio, zinco, magnesio e leghe a base di rame – sono tutte altamente riciclabili. Le leghe di alluminio secondarie (prodotte da rottami riciclati anziché da metallo primario fuso) rappresentano la maggior parte dell'alluminio utilizzato nella pressofusione e la loro produzione richiede circa il 5% dell'energia necessario per produrre alluminio primario dal minerale di bauxite. Ciò rende la pressofusione un processo di formatura dei metalli intrinsecamente più sostenibile rispetto a quelli che si basano sull’input di metallo primario.

Nella produzione in grandi volumi, anche piccoli miglioramenti nella resa del metallo hanno implicazioni significative sui costi. Un impianto che fonde 10.000 kg di alluminio al giorno, migliorando la resa dal 70% al 75%, recupera 500 kg di metallo vendibile al giorno: una significativa riduzione dei costi di produzione e del consumo energetico.

Economia dei costi su larga scala

La pressofusione ha costi iniziali elevati per le attrezzature: uno stampo di produzione per una parte in alluminio di media complessità costa in genere tra $ 50.000 e $ 250.000 , a seconda delle dimensioni, della complessità e del numero di cavità. Per getti strutturali di grandi dimensioni o attrezzature multi-slitta, i costi possono superare i 500.000 dollari. Questo investimento iniziale rappresenta il principale ostacolo alla pressofusione per applicazioni a basso volume.

Tuttavia, una volta ammortizzato il costo degli utensili su un volume di produzione sufficiente – in genere da 20.000 a 50.000 parti o più – il costo unitario della pressofusione scende ben al di sotto delle alternative. La combinazione di tempi di ciclo rapidi, manodopera minima per pezzo, bassi tassi di scarto e operazioni secondarie ridotte crea un profilo economico unitario che i processi concorrenti non possono eguagliare in termini di volume.

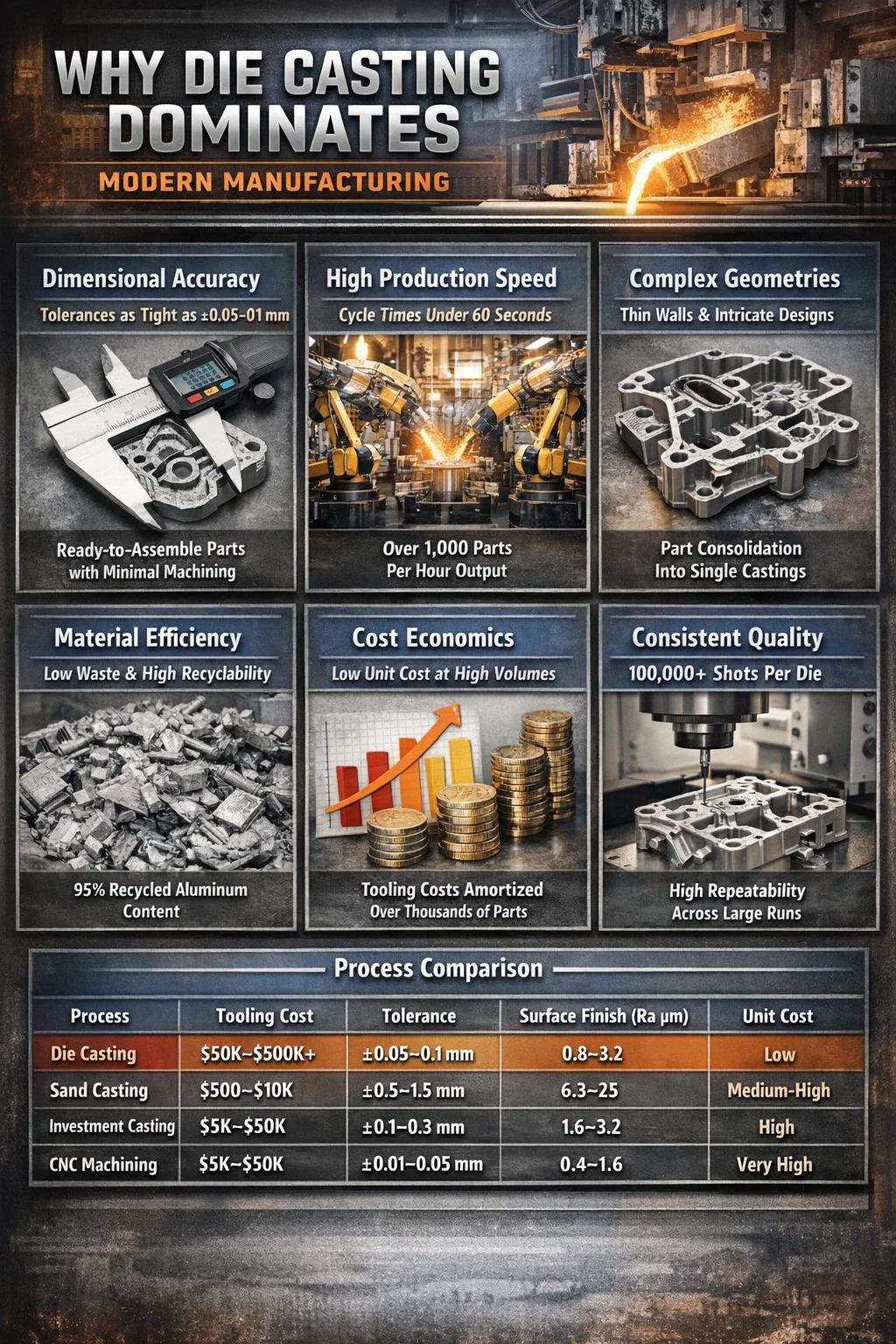

La tabella illustra dove si adatta la pressofusione: non è l'opzione più economica per bassi volumi e non corrisponde alla lavorazione CNC per la massima precisione. Ma per la produzione di volumi medio-alti di parti complesse che richiedono buona precisione, superfici lisce e bassi costi unitari, occupa una posizione che nessun altro processo può sostituire completamente.

Coerenza e ripetibilità in cicli di produzione lunghi

Una matrice in acciaio temprato H13 utilizzata nella pressofusione dell'alluminio è generalmente classificata per Da 100.000 a 200.000 scatti prima di richiedere una ristrutturazione o una sostituzione. Gli stampi per fusione di zinco, che operano a temperature e pressioni più basse, normalmente superano i limiti 1.000.000 di colpi . Durante tutta la durata di servizio, le dimensioni dello stampo cambiano minimamente, il che significa che le dimensioni della parte rimangono entro le specifiche dal primo all'ultimo stampaggio.

Questa ripetibilità è fondamentale per la produzione in catena di montaggio. Quando migliaia di parti identiche devono combaciare con altri componenti provenienti da più fornitori, la coerenza è importante quanto la precisione. Una staffa pressofusa che si adatta correttamente allo scatto 1 dovrebbe adattarsi altrettanto bene allo scatto 100.000 - e in un'operazione di pressofusione ben mantenuta, lo farà.

Le moderne macchine per pressofusione utilizzano il controllo del processo a circuito chiuso per mantenere i parametri di iniezione (velocità di iniezione, pressione, temperatura dello stampo, tempo di raffreddamento) entro finestre ristrette, garantendo ulteriormente che le proprietà delle parti rimangano coerenti tra turni, operatori e persino strutture quando viene utilizzata la stessa specifica dello stampo.

Opzioni delle leghe e proprietà meccaniche

La pressofusione non è limitata a un singolo materiale. Le leghe per pressofusione più comunemente utilizzate offrono ciascuna un profilo prestazionale specifico:

• Leghe di alluminio (A380, A383, ADC12): Il materiale per pressofusione più utilizzato. Buon rapporto resistenza/peso, eccellente resistenza alla corrosione, buona conduttività termica. Resistenza alla trazione tipicamente 300–330 MPa. Ideale per parti strutturali di automobili, alloggiamenti di componenti elettronici, corpi di pompe.
• Leghe di zinco (Zamak 3, Zamak 5, ZA-8): Densità maggiore rispetto all'alluminio, ma eccezionale fluidità della fusione consente pareti più sottili e dettagli più fini. Resistenza alla trazione 280–400 MPa. Ampiamente utilizzato in serrature, hardware, connettori e parti miniaturizzate di precisione.
• Leghe di magnesio (AZ91D, AM60): Il metallo strutturale più leggero utilizzato nella pressofusione, circa il 35% più leggero dell'alluminio. Resistenza alla trazione 230–260 MPa. Utilizzo crescente nei cruscotti automobilistici, nei piantoni dello sterzo e negli chassis dei laptop.
• Leghe di rame (ottone, bronzo): Utilizzato dove sono richieste resistenza alla corrosione, conduttività elettrica o proprietà dei cuscinetti. Maggiore usura degli utensili a causa delle elevate temperature di fusione.

Le proprietà meccaniche delle parti pressofuse, sebbene generalmente inferiori a quelle degli equivalenti forgiati a causa della microporosità della fusione, sono adeguate per la stragrande maggioranza delle applicazioni strutturali. Il trattamento termico delle pressofusioni di alluminio (tempra T5 o T6) può migliorare ulteriormente la resistenza e la durezza dove necessario, sebbene ciò sia limitato alle parti a bassa porosità prodotte mediante processi di pressofusione assistita sotto vuoto o a compressione.

Applicazioni in cui la pressofusione offre il massimo valore

Capire dove eccelle la pressofusione aiuta a chiarire quando dovrebbe essere specificata rispetto ai processi concorrenti.

Industria automobilistica

Il settore automobilistico rappresenta all'incirca Il 70% di tutta la produzione di pressofusione di alluminio a livello globale. Blocchi motore, scatole della trasmissione, alloggiamenti della frizione, pompe dell'olio, scatole del differenziale, staffe di sospensione e alloggiamenti delle batterie dei veicoli elettrici sono tutti comunemente pressofusi. La spinta verso l’alleggerimento dei veicoli per migliorare l’efficienza del carburante e l’autonomia dei veicoli elettrici ha accelerato il passaggio dalle fusioni in ferro e acciaio a quelle in alluminio.

Elettronica di consumo

I telai dei laptop, i telai strutturali interni degli smartphone, i corpi delle fotocamere e gli alloggiamenti delle apparecchiature audio sono prodotti tramite pressofusione, principalmente alluminio e magnesio. La capacità di produrre telai strutturali a pareti sottili con caratteristiche integrate di dissipazione del calore e borchie di montaggio rende la pressofusione il processo preferito per questo settore.

Attrezzature industriali e utensili elettrici

Gli alloggiamenti del cambio, i cappucci terminali del motore, i corpi delle valvole pneumatiche e idrauliche e gli alloggiamenti degli utensili elettrici sono pressofusi ad alto volume per garantire durata e precisione dimensionale. La capacità di integrare complesse porte interne nei corpi delle valvole idrauliche è un vantaggio specifico della pressofusione rispetto alle alternative lavorate a macchina.

Ferramenta, serrature e raccordi

La pressofusione di zinco domina la produzione in grandi volumi di ferramenta per porte, corpi di lucchetti, accessori per mobili, impianti idraulici e connettori elettrici. La risoluzione dei dettagli e la finitura superficiale della pressofusione di zinco corrispondono o superano quanto ottenibile mediante lavorazione meccanica, a una frazione del costo unitario in termini di volume.

Limitazioni da tenere in considerazione nella selezione del processo

La pressofusione non è la scelta giusta per ogni applicazione. Essere chiari sui propri limiti previene errori costosi:

• Elevato investimento in attrezzature: La produzione in volumi ridotti (meno di 10.000-20.000 parti) spesso non è in grado di ammortizzare i costi degli utensili in modo competitivo. La fusione in sabbia o la fusione a cera persa possono essere più economiche a volumi inferiori.
• Porosità: La pressofusione ad alta pressione standard intrappola l'aria nella fusione, creando microporosità che limitano la saldabilità e rendono difficile il trattamento termico. La pressofusione sotto vuoto e la pressofusione a compressione mitigano questo problema ma aggiungono costi di processo.
• Gamma di leghe limitata: Non tutti i metalli sono adatti alla pressofusione. Le leghe ad alto punto di fusione come l'acciaio e il titanio non sono commercialmente pressofuse a causa delle temperature estreme coinvolte e della rapida usura dello stampo.
• Vincoli relativi alle dimensioni della parte: Parti molto grandi richiedono macchine molto grandi e costose. Sebbene oggi esistano macchine per pressocolata strutturale con forze di chiusura superiori a 6.000 tonnellate, esistono ancora limiti pratici sulle dimensioni dei pezzi.
• Vincoli di progettazione: Lo spessore della parete deve rimanere relativamente uniforme per evitare difetti di ritiro. I sottosquadri profondi e alcune geometrie interne richiedono azioni laterali o nuclei, aggiungendo complessità e costi degli utensili.

Nessuna di queste limitazioni annulla i principali vantaggi della pressofusione: definiscono semplicemente l’ambito operativo entro il quale la pressofusione rappresenta la scelta ottimale.

Sviluppi emergenti che estendono la capacità di pressofusione

Il processo di pressofusione continua ad evolversi, ampliando la sua gamma di applicazioni e affrontando i limiti storici.

Pressofusione assistita sotto vuoto

Evacuando l'aria dalla cavità dello stampo prima dell'iniezione, la pressofusione sotto vuoto riduce drasticamente la porosità. Ciò consente il trattamento termico T6 delle pressofusioni di alluminio, migliorando la resistenza allo snervamento 30–50% rispetto allo stato grezzo e aprendo applicazioni strutturali precedentemente limitate alla forgiatura.

Pressofusione semisolida (reocolata e tixocolata)

L'iniezione del metallo in uno stato semisolido (parzialmente solidificato in un impasto liquido anziché completamente liquido) riduce la turbolenza e il gas intrappolato durante l'iniezione. I getti pressofusi semisolidi hanno microstrutture più vicine ai pezzi forgiati, con proprietà meccaniche e saldabilità superiori. Cresce l’adozione nei componenti strutturali automobilistici.

Pressofusione strutturale di grande formato

Per le megafusioni strutturali del settore automobilistico vengono utilizzate macchine con forze di chiusura da 6.000 a 9.000 tonnellate. Questi sistemi, introdotti per la prima volta nella produzione in serie da Tesla e ora adottati da numerosi OEM, producono strutture body-in-white in singole fusioni che in precedenza richiedevano dozzine di componenti stampati e saldati. Ciò rappresenta un cambiamento fondamentale nel modo in cui vengono prodotte le strutture dei veicoli.

Progettazione di utensili basata sulla simulazione

Il software avanzato di simulazione del flusso dello stampo e della solidificazione consente di ottimizzare gli strumenti di pressofusione prima che qualsiasi metallo venga tagliato. Le posizioni dei punti di accesso, la geometria dei canali, il posizionamento del troppopieno e la progettazione dei canali di raffreddamento vengono convalidati digitalmente, riducendo il numero di iterazioni degli strumenti necessarie e abbreviando i tempi dalla progettazione alla prima parte di produzione. Ciò riduce i costi storicamente elevati e il rischio di tempistica dello sviluppo di utensili per pressofusione.
