Quanto tempo richiede la pressofusione?

Quanto tempo fa Pressofusione Prendere? La risposta diretta

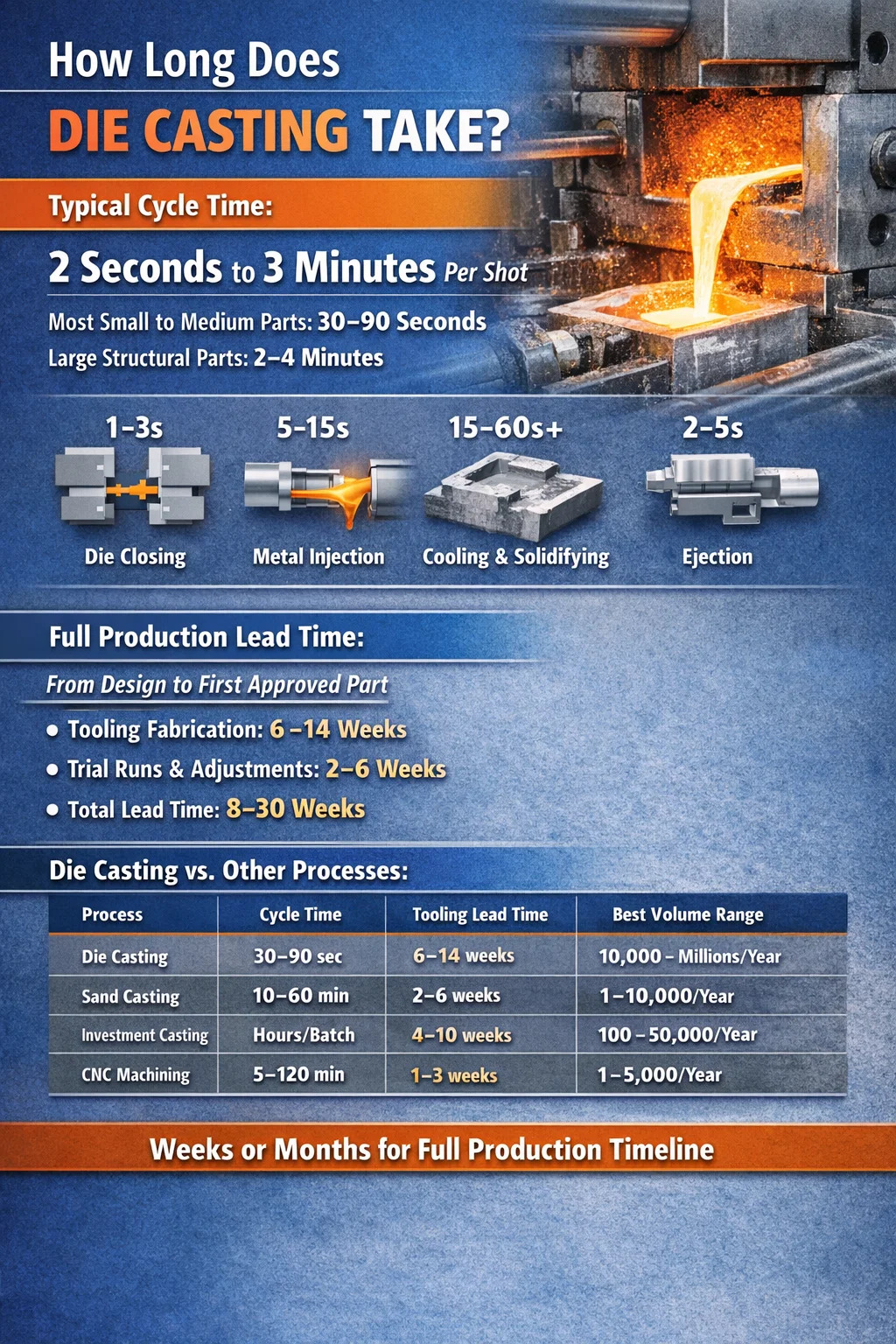

Un singolo ciclo di pressofusione in genere richiede ovunque Da 2 secondi a 3 minuti , a seconda delle dimensioni del pezzo, del tipo di lega, dello spessore della parete e della configurazione della macchina. Per la maggior parte dei componenti di piccole e medie dimensioni in alluminio o zinco, del tipo utilizzato nelle staffe, negli alloggiamenti e nell'elettronica di consumo di automobili, un tempo di ciclo realistico è compreso tra 30 e 90 secondi . Grandi parti strutturali in magnesio o alluminio per veicoli elettrici possono spingere quella finestra a 2-4 minuti per scatto.

Quella cifra relativa al tempo di ciclo racconta solo una parte della storia. Prima che il primo pezzo buono esca dalla linea, un'operazione di pressofusione prevede la fabbricazione delle attrezzature (che può richiedere 6-14 settimane), l'impostazione della macchina, il preriscaldamento dello stampo, le riprese di prova e la convalida dimensionale. Dalla progettazione grezza alla parte di produzione approvata, l'intera sequenza temporale viene misurata in settimane o mesi, non in secondi.

Comprendere sia il ciclo per scatto che la sequenza temporale della produzione totale aiuta gli acquirenti, gli ingegneri e i team operativi a stabilire aspettative realistiche ed evitare costosi errori di pianificazione.

Il processo di pressofusione: analisi temporale fase per fase

Ogni ciclo di pressofusione è composto da diverse fasi sequenziali. Ognuno di essi consuma tempo e i ritardi in qualsiasi fase si riversano nel ciclo complessivo. Ecco cosa succede realmente all'interno di ogni scatto:

Chiusura e bloccaggio dello stampo

Le due metà dello stampo, la metà fissa e la metà dello stampo di espulsione, vengono unite e bloccate mediante un'elevata forza di serraggio. Per una macchina a camera fredda da 400 tonnellate, questo passaggio richiede circa 1–3 secondi . Le macchine più grandi con tonnellaggio più elevato spostano una massa maggiore e potrebbero richiedere 3-5 secondi solo per chiudersi e confermare il bloccaggio. Una forza di serraggio insufficiente porta a difetti di bava, quindi questo passaggio non può essere affrettato in modo arbitrario.

Iniezione di metalli

Il metallo fuso viene forzato nella cavità dello stampo sotto pressione. Nella pressofusione a camera calda, utilizzata principalmente per le leghe di zinco, piombo e stagno, il meccanismo di iniezione è immerso nella massa fusa, quindi il tempo di riempimento è estremamente rapido: Da 0,01 a 0,5 secondi . Nella pressofusione a camera fredda, utilizzata per alluminio, rame e magnesio, il metallo deve prima essere versato in un manicotto separato, aggiungendolo alcuni secondi prima che inizi l'iniezione. L'effettivo riempimento della cavità nei processi della camera fredda avviene ancora oggi Da 0,01 a 0,1 secondi , ma la fase di iniezione totale compreso il mestolo è più vicina a 5–15 secondi.

Solidificazione e raffreddamento

Questa è la fase più lunga nella maggior parte dei cicli di pressofusione. Dopo l'iniezione, il metallo deve raffreddarsi sufficientemente per sviluppare una rigidità strutturale sufficiente per l'espulsione senza distorsioni. Il tempo di raffreddamento dipende dalla geometria della parte, dallo spessore delle pareti, dalle proprietà della lega e dalla qualità della progettazione e della manutenzione dei canali di raffreddamento ad acqua dello stampo.

Le parti in zinco a parete sottile (pareti da 1,5–2,5 mm) possono solidificarsi 3–8 secondi . Le parti in alluminio con pareti da 3–5 mm in genere richiedono 15-40 secondi . Possono essere necessari getti strutturali spessi in alluminio con sezioni di 6–10 mm 60-120 secondi o più. Ridurre il tempo di raffreddamento senza indurre porosità o deformazione è una delle principali sfide ingegneristiche nella pressofusione di grandi volumi.

Apertura dello stampo ed espulsione del pezzo

Una volta che la parte è sufficientemente solida, lo stampo si apre e i perni di espulsione spingono la fusione fuori dalla cavità. Questa sequenza meccanica richiede tipicamente 2–5 secondi . Le parti cadono su un trasportatore o in una vasca di raffreddamento. La forza di espulsione deve essere calibrata attentamente: troppo poca e la parte si attacca; troppo e le caratteristiche sottili si rompono o si deformano.

Lubrificazione e ripristino dello stampo

Dopo l'espulsione, robot o sistemi di spruzzatura applicano un lubrificante per il distacco dello stampo (tipicamente a base d'acqua) sulle superfici della cavità. Ciò impedisce l'adesione e aiuta a gestire la temperatura dello stampo. Il tempo di spruzzatura varia da Da 2 a 10 secondi a seconda della complessità dello stampo e del numero di ugelli spruzzatori. Ai cicli di scarico per eliminare il lubrificante in eccesso aggiungere altri 1–3 secondi. Il dado quindi si chiude e inizia il ciclo successivo.

Tempi di ciclo tipici per lega e tipo di parte

Leghe diverse hanno proprietà termiche, pressioni di iniezione e comportamenti di solidificazione diversi. La tabella seguente mostra i tempi di ciclo rappresentativi per i comuni materiali di pressofusione in tutte le categorie di dimensioni delle parti:

Lo zinco produce costantemente tempi di ciclo più brevi grazie al suo punto di fusione più basso (circa 380–420°C), alla solidificazione più rapida e alla compatibilità con le macchine a camera calda che eliminano la fase di riempimento. L'alluminio richiede tempi di raffreddamento significativamente più lunghi a causa della sua massa termica e della temperatura di colata più elevate (620–680°C). Le leghe di rame, con temperature di colata superiori a 900°C, richiedono materiali per pressofusione robusti e un raffreddamento prolungato, che le rendono tra le più lente nella pressofusione.

Fattori che controllano la durata della pressofusione

Il tempo ciclo non è un numero arbitrario assegnato dal produttore della macchina. Deriva da specifiche variabili fisiche e di processo che gli ingegneri possono misurare, modellare e, in misura significativa, controllare. I fattori di maggiore impatto sono:

Spessore della parete e geometria della parte

Il tempo di raffreddamento è proporzionale al quadrato dello spessore della parete. Raddoppiando lo spessore della parete si quadruplica all'incirca il tempo di raffreddamento richiesto, a parità di tutto il resto. Una parte con una parete nominale di 3 mm che si raffredda in 20 secondi richiederà circa 80 secondi se riprogettata a 6 mm. Questo è il motivo per cui le revisioni della progettazione per la producibilità (DFM) spingono costantemente verso pareti uniformi e sottili, non solo per risparmiare materiale, ma per mantenere gestibili i tempi di ciclo e i costi per pezzo.

Anche la geometria influisce sul tempo di riempimento. Cavità complesse con canali stretti, nervature sottili e nuclei multipli richiedono velocità di iniezione più lente o rischiano la porosità indotta dalla turbolenza. Le parti con tasche profonde o sottosquadri necessitano di azioni laterali (nuclei scorrevoli) che aggiungano passaggi meccanici alle sequenze di apertura e chiusura.

Gestione della temperatura dello stampo

La temperatura dello stampo ha un effetto diretto e potente sul tempo del ciclo. Gli stampi che funzionano troppo freddi causano una solidificazione prematura, errori di esecuzione e arresti a freddo. Gli stampi che si surriscaldano prolungano il tempo di raffreddamento e rischiano la saldatura (il metallo si attacca allo stampo). La finestra ottimale della temperatura dello stampo per la pressofusione dell'alluminio è in genere 150–250°C sulla superficie della cavità, mantenuta attraverso una combinazione di canali di raffreddamento ad acqua interni e raffreddamento a spruzzo esterno.

I controllori della temperatura dello stampo (DTC) fanno circolare acqua o olio riscaldati attraverso lo stampo per stabilizzare la temperatura durante l'avvio e mantenerla durante la produzione sostenuta. Un circuito di raffreddamento ben progettato può ridurre i tempi di solidificazione del 20–35% rispetto a uno stampo non ottimizzato della stessa geometria. Le linee di raffreddamento mal posizionate, troppo lontane da sezioni spesse, lasciano punti caldi che costringono gli operatori a prolungare artificialmente il tempo di raffreddamento per evitare parti deformate o con bolle.

Tonnellaggio e velocità della macchina

Le macchine di tonnellaggio più elevato muovono piastre più pesanti e richiedono più tempo per le corse di apertura e chiusura dello stampo, anche con azionamenti idraulici o elettrici veloci. Una macchina da 160 tonnellate potrebbe completare un ciclo di pinzatura in 1,5 secondi; una macchina da 2.000 tonnellate che realizza parti strutturali di automobili può impiegare 5-8 secondi solo per il bloccaggio. Le macchine per pressofusione elettriche (servo-azionate) generalmente raggiungono movimenti di serraggio e iniezione più rapidi e ripetibili rispetto alle macchine solo idrauliche più vecchie, spesso riducendo 2-5 secondi per ciclo su parti di medie dimensioni.

Numero di cavità

Gli stampi multi-cavità producono più parti per stampata senza aumentare proporzionalmente il tempo ciclo. Uno stampo a cavità singola per un piccolo connettore di zinco potrebbe funzionare a 15 secondi per ciclo, producendo 4 colpi al minuto. Uno stampo a 16 cavità per lo stesso pezzo sulla stessa macchina funziona ancora a circa 15-20 secondi per ciclo, ma ora produce 16 parti per ciclo anziché uno, riducendo di fatto il tempo per pezzo da 15 secondi a meno di 1,5 secondi. Il compromesso è un costo più elevato dello stampo (uno stampo in zinco a 16 cavità può costare da $ 80.000 a $ 150.000 contro $ 15.000 - $ 30.000 per una cavità singola) e un controllo di qualità più complesso.

Livello di automazione

Le operazioni manuali, in cui un operatore versa il metallo, rimuove le parti manualmente e spruzza lo stampo con una pistola portatile, introducono una variabilità del tempo di ciclo del 10-30%. L'estrazione robotizzata, i sistemi di spruzzatura automatizzati e le presse di rifilatura integrate eliminano questa variabilità. Negli impianti completamente automatizzati che producono grandi volumi di componenti automobilistici, la variazione da ciclo a ciclo viene normalmente mantenuta a meno di 1 secondo, consentendo una previsione accurata della produttività e una qualità metallurgica costante.

Tempi di realizzazione della pressofusione: dalla progettazione alla prima parte di produzione

Per acquirenti e project manager, il tempo di ciclo per ripresa è spesso meno rilevante del tempo totale di consegna dall'ordine di acquisto alla prima spedizione approvata. Questa sequenza temporale si suddivide in diverse fasi distinte:

Progettazione e fabbricazione di utensili

Gli stampi per pressofusione sono strumenti complessi, lavorati con precisione, realizzati in acciaio per utensili per lavorazioni a caldo H13 o qualità equivalenti. In genere è sufficiente uno strumento di pressofusione dell'alluminio di media complessità (cavità singola, geometria moderata, nessuna azione laterale). 6-10 settimane fabbricare a partire da un progetto approvato. Potrebbero essere necessari stampi con azioni laterali multiple, raffreddamento interno complesso o tolleranze dimensionali ristrette 10-16 settimane . Il costo degli utensili varia da circa 15.000 dollari per un semplice stampo in zinco a oltre 300.000 dollari per uno stampo strutturale in alluminio di grandi dimensioni con sistemi di vuoto e nuclei multipli.

I fornitori in Cina e nel Sud-Est asiatico spesso indicano 4-6 settimane per gli utensili, ma questo spesso esclude i cicli di revisione del progetto e può comportare tempistiche compresse che aumentano il numero di prove di prova e ritardano l'approvazione delle parti.

Scatti di prova e qualificazione delle parti

Dopo che la fustella è stata installata sulla macchina, il processo inizia con i colpi T1 (prima prova). Questi scatti iniziali vengono utilizzati per stabilire i parametri di processo di base: velocità di iniezione, pressione di riempimento, temperatura dello stampo e tempo di raffreddamento. È estremamente raro che uno stampo produca parti conformi già il primo giorno di prove. La maggior parte dei programmi prevede un budget 2-4 round di prove oltre 2-6 settimane per mettere a punto il processo, affrontare le deviazioni dimensionali e risolvere i difetti superficiali.

I pressofusi di grado automobilistico richiedono PPAP (Production Part Approval Processo) o documentazione equivalente, inclusi rapporti dimensionali, certificazioni dei materiali e studi di capacità del processo (Cpk ≥ 1,67 sulle caratteristiche critiche). Questa fase di documentazione può richiedere altre 2-4 settimane dopo che le parti hanno superato l'ispezione dimensionale.

Riepilogo del lead time totale

• Parte semplice, senza azioni secondarie, non automobilistica: 8-14 settimane dall'ordine degli utensili alla prima spedizione approvata
• Pressofusione automobilistica di media complessità: 14-22 settimane
• Parte strutturale di grandi dimensioni con pressofusione sottovuoto e PPAP: 20-30 settimane
• Prototipo di pressofusione (utensili morbidi, stampi in alluminio o kirksite): 2–4 settimane , volume limitato, precisione inferiore

Pressocolata a camera calda e a camera fredda: confronto temporale

Le due principali categorie di processi di pressofusione differiscono significativamente in termini di velocità a causa della loro architettura meccanica fondamentale:

Pressofusione a camera calda

Nelle macchine a camera calda, il cilindro di iniezione (collo di cigno) è permanentemente immerso nel bagno di metallo fuso. Quando lo stantuffo si ritrae, il metallo riempie automaticamente la camera. Quando avanza, il metallo viene spinto attraverso il collo di cigno e dentro lo stampo. Poiché non esiste una fase di mestolo separata, i tempi di ciclo sono notevolmente più brevi — le piccole parti in zinco possono eseguire cicli di 300–500 colpi all'ora su stampi multi-cavità. Questo processo è limitato alle leghe a basso punto di fusione (zinco, piombo, stagno, un po' di magnesio) perché temperature più elevate degradano rapidamente i componenti sommersi.

Pressofusione a camera fredda

Le macchine a camera fredda mantengono il meccanismo di iniezione separato dal forno fusorio. Un operatore o un robot siviera automatizzato trasferisce una dose misurata di metallo nel manicotto prima di ogni ciclo. Questo aggiunge 5–15 secondi per ciclo rispetto alla camera calda, ma consente la lavorazione di leghe ad alta temperatura come alluminio, magnesio e rame che distruggerebbero un collo di cigno sommerso. La maggior parte della pressofusione a peso, in particolare le parti in alluminio per autoveicoli, utilizza macchine a camera fredda.

In termini pratici, un connettore in zinco prodotto su una macchina a camera calda potrebbe costare da 0,08 a 0,25 dollari per pezzo solo in termini di tempo di ciclo. La stessa geometria della parte riprogettata in alluminio su una macchina a camera fredda potrebbe avere costi legati al tempo di ciclo di 0,40-1,20 dollari per pezzo: un fattore di costo reale nelle applicazioni di elettronica di consumo ad alto volume dove centinaia di milioni di unità all’anno contano ogni secondo.

Come la pressofusione si confronta con altri processi di produzione in termini di velocità

La pressofusione è uno dei metodi più rapidi per produrre parti metalliche complesse su larga scala, ma il suo vantaggio in termini di velocità è più pronunciato a volumi elevati. Un confronto con altri comuni processi di formatura dei metalli chiarisce la posizione della pressofusione:

Il vantaggio in termini di velocità della pressofusione rispetto alla fusione in sabbia e alla fusione a cera persa è sostanziale: spesso da 10 a 50 volte più veloce per parte quando si lavora a piena produzione. Questo vantaggio in termini di velocità, combinato con un’eccellente ripetibilità dimensionale (tolleranze di ±0,1 mm su caratteristiche non critiche vengono regolarmente mantenute), spiega perché la pressofusione domina nella produzione automobilistica, di elettronica di consumo e di elettrodomestici con volumi superiori a circa 10.000 parti all’anno.

Strategie per ridurre il tempo del ciclo di pressofusione

Nella produzione di volumi elevati, anche una riduzione di 5 secondi del tempo di ciclo si traduce direttamente in risparmi misurabili sui costi. Una parte che funziona a 60 secondi per ciclo su una macchina con un tasso di carico di $ 120/ora costa $ 2,00 per ciclo. Riducilo a 50 secondi e il costo per pezzo scende a $ 1,67: una riduzione del 16,5% senza modificare materiale, manodopera o spese generali. Con 1 milione di parti all'anno, si tratta di un risparmio annuo di 330.000 dollari derivante da un singolo miglioramento del processo. Le strategie di riduzione del tempo ciclo più efficaci sono:

Ottimizza la progettazione del circuito di raffreddamento

Il raffreddamento conformato, in cui i canali di raffreddamento seguono il contorno della cavità anziché correre in linea retta, può ridurre il tempo di raffreddamento 20–40% rispetto ai canali perforati convenzionali. I canali conformi sono realizzati utilizzando la produzione additiva (stampa 3D di inserti in acciaio per utensili) e posizionano l’acqua di raffreddamento molto più vicino a superfici complesse. Il sovrapprezzo iniziale sul costo degli utensili (in genere $ 10.000–$ 40.000 extra per set di inserti) viene recuperato rapidamente nei programmi ad alto volume.

Utilizzare la pressione di intensificazione in modo corretto

L'applicazione di un'elevata pressione di intensificazione (pressione di seconda fase) immediatamente dopo il riempimento della cavità forza il metallo in ogni dettaglio e compensa il ritiro durante la solidificazione. Una corretta intensificazione riduce la microporosità, che a sua volta consente pareti più sottili, che si raffreddano più velocemente. Si tratta di un percorso indiretto ma efficace per ridurre i tempi di ciclo attraverso una maggiore sicurezza nella progettazione delle parti.

Ridurre al minimo la temperatura di espulsione

Le parti possono essere espulse a temperature più elevate di quelle previste da molti operatori, a condizione che la geometria non sia soggetta a deformazioni e che il posizionamento del perno di espulsione sia corretto. I test con imaging termico e misurazione della deformazione consentono ai team di identificare sperimentalmente il tempo minimo di raffreddamento sicuro. Molti programmi di produzione prevedono tempi di raffreddamento più lunghi del necessario del 10–20% semplicemente perché non sono mai stati riottimizzati dopo la configurazione iniziale.

Implementare il monitoraggio dei processi in tempo reale

Le moderne macchine per pressofusione dotate di sensori di pressione nella cavità, velocità dello stantuffo e temperatura dello stampo possono regolare automaticamente i parametri di processo da un colpo all'altro. Questo controllo adattivo previene i tempi di raffreddamento eccessivamente conservativi che gli operatori impostano manualmente per evitare scatti difettosi occasionali. Condizioni di processo costanti riducono anche il tasso di scarto, migliorando di fatto la produttività netta senza modificare affatto il ciclo della macchina.

Riprogettazione per uno spessore di parete uniforme

Rilievi, nervature o cuscinetti spessi che si discostano significativamente dallo spessore nominale della parete creano punti caldi che determinano il tempo minimo di raffreddamento per l'intera parte. L'eliminazione di sezioni spesse, l'aggiunta di transizioni del raggio e la sostituzione di cuscinetti solidi con strutture nervate possono eliminare questi colli di bottiglia. In una riprogettazione documentata di staffe automobilistiche, riducendo la parete massima da 8 mm a 5 mm (pur mantenendo la resistenza grazie alla geometria delle nervature) si è ridotto il tempo di raffreddamento da 75 secondi a 42 secondi: una riduzione del 44% che ha spostato la parte in una classe di macchine significativamente più piccola ed economica.

Operazioni post-casting e relative tempistiche

Lo scatto della pressofusione è solo l'inizio. La maggior parte delle parti pressofuse richiedono operazioni aggiuntive prima di essere pronte per la spedizione o l'assemblaggio. Queste fasi successive alla fusione aggiungono tempo, a volte più del ciclo di fusione stesso, e devono essere pianificate nella programmazione complessiva della produzione:

• Rifilatura/Sbavatura: Rimozione delle bave (sottili alette metalliche sulle linee di giunzione) e dei sistemi guide/cancelli. Sbavatura manuale: 30–120 secondi per parte. Pressa di rifinitura automatizzata: 3–10 secondi per parte.
• Granigliatura: Pulizia della superficie e miglioramento della texture. Ciclo batch: 5–15 minuti per un carico di pezzi.
• Lavorazione CNC: Foratura, maschiatura e fresatura di precisione di superfici fuse. Il tempo varia ampiamente: da 30 secondi a 10 minuti a seconda delle caratteristiche e dell'attrezzatura.
• Trattamento termico (T5/T6 per alluminio): Possono essere necessari trattamenti risolutivi e invecchiamento artificiale 6–24 ore totale e richiede la programmazione batch del forno.
• Finiture superficiali (anodizzazione, verniciatura a polvere, verniciatura): 1–48 ore a seconda del processo e della classe di finitura.
• Ispezione e misurazione dimensionale: Ispezione CMM sui primi articoli o piani campione: 10–60 minuti per parte per rapporti completi.

Quando si includono le operazioni post-fusione, il tempo di produzione totale per pezzo in un'officina può essere misurato in ore o giorni anziché in secondi. Celle di produzione efficienti combinano estrazione robotizzata, presse di rifilo in linea e trasportatori integrati per ridurre al minimo il tempo tra le operazioni e ridurre le scorte di lavorazione.

Idee sbagliate comuni sui tempi di pressofusione

Diversi malintesi persistenti sulle tempistiche della pressofusione causano problemi nell’approvvigionamento, nella pianificazione del programma e nella stima dei costi:

"La pressofusione è sempre veloce"

La pressofusione è rapida per la produzione ripetuta in grandi volumi di parti identiche. Non è veloce per volumi bassi, perché il tempo di consegna degli utensili domina la sequenza temporale. Per un ordine di prototipi di 500 pezzi, il tempo di consegna degli utensili di 10 settimane rende la pressofusione più lenta rispetto alla lavorazione CNC o persino alla fusione a cera persa in termini di tempo per la realizzazione del primo pezzo. Questo è il motivo per cui esiste come categoria la pressofusione di prototipi con utensili temporanei in alluminio: accetta una durata dell'utensile compromessa per ottenere le parti più velocemente.

"Tempi di ciclo più rapidi significano sempre costi inferiori"

Ridurre il tempo di ciclo al di sotto del minimo stabile del processo aumenta il tasso di scarto e la frequenza di manutenzione dello stampo. Una riduzione di 10 secondi del tempo di raffreddamento che aumenta gli scarti dal 2% all'8% fa risparmiare tempo macchina ma aumenta i costi di metallo e rilavorazione. Il tempo ciclo ottimale riduce al minimo il costo totale per pezzo buono, non solo il tempo macchina. Ciò richiede che i costi di scarto e rilavorazione siano presi in considerazione insieme al tasso di carico della macchina.

"Il tempo di consegna indicato dal mio fornitore corrisponde al tempo di consegna totale"

I fornitori in genere indicano il tempo di consegna dell'utensileria e talvolta il tempo di consegna del campione T1. Raramente includono tempo per le iterazioni di revisione del progetto, l'approvazione dimensionale da parte del cliente, la preparazione della documentazione PPAP o la logistica. Gli acquirenti che considerano il tempo di attrezzaggio indicato come tempo totale di produzione si ritrovano regolarmente con 4-8 settimane di ritardo sulla pianificazione. Un piano di programma realistico aggiunge almeno 3-6 settimane al numero indicato dal fornitore per l'approvazione delle parti e la configurazione della catena di fornitura.
